WDW 200kN~ WDW 2000kN 电子全能试验机
颁布功夫：2024-08-12 14:37:45 浏览次数：1991次
行业：金属
WDW系列微机节造电子全能试验机
满足各类资料机能的拉伸试验>>>
电子全能资料试验机的载荷领域为1000N至2000kN，可提供卓越的正确性和靠得住性。
满足各类资料机能的拉伸试验，合用于金属板材、棒材、有色金属、尺度试样、螺纹钢、紧固件、管路、焊接件等各类资料的机能测试。
1）WDW系列配置液压自动楔形夹紧和液压自动平推夹紧可供选择，通过分歧的工装夹具、变形丈量等附件，满足各类试验的要求。
2）全数字关环节造系统，节造互换伺服电机，提供更精确的横梁速度节造。
3）工业设计的铝合金防护罩，；じ呔裙鲋樗扛，又展示了美好的表观。
4）多种的节造方式，力、速度、位移、变形节造、应力应变节造、及等速度加荷、低周循环委顿节造等多种节造方式。
5）可选配接触式全自动引伸计、视频全自动引伸计，自动丈量屈服、抗拉强度、延长率等数据。

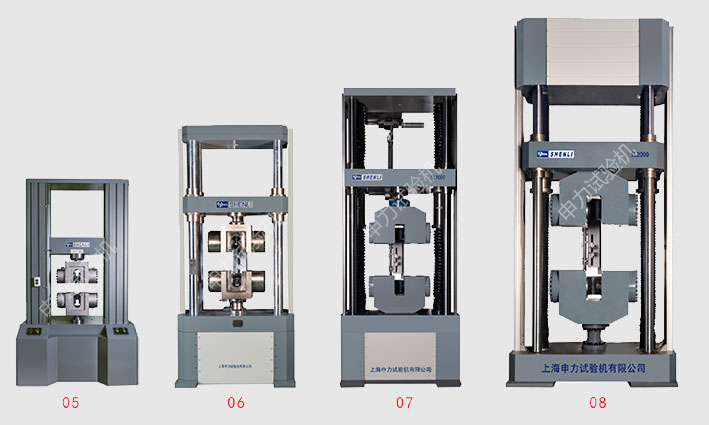

05 WDW-300kN落地式液压平推夹具
06 WDW-600kN落地式液压平推夹具
07 WDW-1000kN落地式液压平推夹具
08 WDW-2000kN落地式液压平推夹具
技术参数：
型号规格 | WDW-200/30004/05 | WDW-500/60006 | WDW-100007 | WDW-200008 |
最大试验力 | 200/300kN | 500/600kN | 1000kN | 2000kN |
主机结构大局 | 落地门式 | |||
试验空间 | 单空间 | |||
夹具方式 | 液压夹具/ 楔形 | 液压平推 | ||
精度等级 | 0.5级/1级 | |||
试验力丈量领域 | 1%～100%FS | |||
试验力示值正确度 | ±0.5%～±1% | |||
试验力分辨力 | 500000码 | |||
力速度节造调节领域 | 0.005～10%FS/S | |||
力速度节造精度 | 设定值的±1% | |||
变形丈量领域 | 1%～100%FS | |||
变形示值正确度 | ±0.5%/±1% | |||
采样频率 | 50Hz/1000Hz热切换 | |||
位移示值正确度 | ±0.5% | |||
位移分辨力 | 0.015μm | |||
位移速度节造精度 | ±0.5%/±1% | |||
应变速度节造调节领域 | 0.005～10%FS/s | |||
应变速度节造精度 | 设定值的±1% | |||
最大试验速度（mm/min） | 250 | 250 | 200 | 200 |
最幼试验速度（mm/min） | 0.005 | 0.005 | 0.005 | 0.005 |
最大速度时的最大力（kN） | 200/300 | 500/600 | 1000 | 2000 |
垂直试验空间（mm） | 500 | 800 | 1100 | 1100 |
有效试验宽度（mm） | 640 | 640 | 900 | 1100 |
圆试样夹持直径（mm） | φ9～φ32 | φ9～φ40 | φ15～φ60 | φ15～φ65 |
扁试样夹持厚度（mm） | 0～20 | 0～30 | 0～40 | 0～50 |
立柱直径（mm） | 80 | 80 | 100 | 120 |
丝杠公称直径（mm） | 80 | 80 | 125 | 160 |
主机宽度（mm） | 1300 | 1100 | 1500 | 2000 |
主机深度（mm） | 910 | 960 | 1110 | 1400 |
主机高度（mm） | 2300 | 2700 | 3820 | 4420 |
总功率（kW） | 5 | 8 | 16 | 35 |
电源 | 三相五线造，AC380V，50Hz | |||
沉量（kg） | 2100 | 2700 | 8500 | 18000 |
