WAW-D系列微机节造电液伺服单拉试验机
颁布功夫：2024-08-13 10:30:01 浏览次数：581次
行业：金属

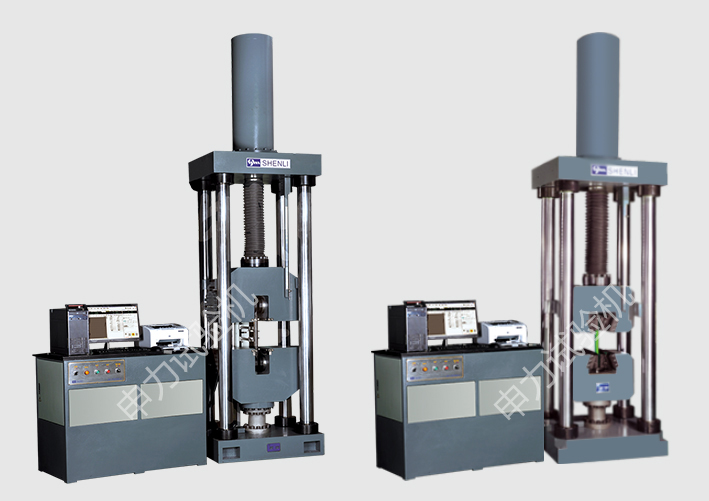

名称：1000kN微机节造电液伺服试验机（平推夹具）1000kN微机节造电液伺服试验机（楔形夹具）
用处：
可利用于螺纹钢、板材、尺度试样、构件、焊接件等各类金属资料的拉伸、压缩力学机能试验满足尺度:
《GB/T2611-2022试验机 通用技术要求》
《GB/T16826-2023 电液伺服全能试验机》
《JJG139-2014 拉力、压力和全能试验机检定规程》
设备规格：300kN、500kN/600kN、1000kN、2000kN、3000kN
可选规格：100kN、500kN、1500kN
型号规格 | WAW-300D | WAW-500D/600D | WAW-1000D | WAW-2000D | WAW-3000D |
最大试验力 | 300kN | 500kN/600kN | 1000kN | 2000kN | 3000kN |
丈量领域 | 1%～100%FS | ||||
主机结构大局 | 四立柱主机框架结构 | ||||
精度等级 | 0.5级、1级 | ||||
试验力示值精确度 | ±0.5%/±1% | ||||
试验力分辨率 | 500000码 | ||||
位移示值精确度 | ±0.5%/±1% | ||||
变形示值精确度 | ±0.5%/±1% | ||||
量程 | 全量程不分档 | ||||
位移分辨率（mm） | 0.001 | ||||
变形丈量领域（mm） | 1%～100%FS | ||||
采样频率 | 50Hz/1000Hz热切换 | ||||
应力速度领域 | 1～60（N/mm?）s | ||||
应变速度领域 | 0.00025/s～0.0025/s | ||||
立柱间有效宽度（mm）平推夹具 | 485 | 560 | 845 | 850 | 985 |
立柱间有效宽度（mm）楔形夹具 | 485 | 475 | 605 | 850 | 985 |
最大试验速度（mm/min） | 200 | ||||
最大复位速度（mm/min） | 350 | ||||
最大速度时的试验力 | 300kN | 500kN/600kN | 1000kN | 2000kN | 3000kN |
拉伸夹头间最大距离（mm） | 650 | 750 | 800 | 800 | 800 |
活塞行程（mm） | 600 | 700 | 750 | 750 | 750 |
圆试样夹持直径（mm）平推夹具 | φ9～32 | φ9～40 | φ15～60 | φ15～65 | φ20～80 |
圆试样夹持直径（mm）楔形夹具 | φ9～32 | φ13～40 | φ20～60 | φ16～61 | φ20～60 |
扁试样夹持厚度（mm）平推夹具 | 0～15 | 0～30 | 0～40 | 0～50 | 0～60 |
扁试样夹持厚度（mm）楔形夹具 | 0～15 | 0～30 | 0～40 | 10～61 | 10～70 |
立柱直径（mm） | φ75 | φ95 | φ115 | φ145 | φ155 |
立柱表形尺寸（mm）平推夹具 | 700×500×2930 | 860×600×3400 | 1200×850×3600 | 1400×1000×4200 | 1400×1000×4500 |
立柱表形尺寸（mm）楔形夹具 | 700×500×2930 | 780×560×3100 | 935×675×3400 | 1400×1000×4000 | 1500×1000×4500 |
总功率（kW)夹具 | 5 | 8 | 10 | 12 | 15 |
总功率（kW）楔形夹具 | 4 | 5 | 6 | 10 | 12 |
沉量（kg）平推夹具 | 2000 | 3200 | 6500 | 9000 | 11000 |
沉量（kg）楔形夹具 | 2000 | 3200 | 5500 | 8500 | 10000 |
