WDW-G微机节造高温电子全能试验机
颁布功夫：2024-05-24 09:14:01 浏览次数：571次
行业：金属
机能特点
1) 高温炉最高可控温度可达1200℃。
2) 3点测温控温保障温度节造均匀度。
3) 分段可控温度精度，节造精度高。
4) 进口电阻丝加热，保障使用寿命。
5) 触屏式温度节造系统。
6) 耐高温不锈钢表壳和支架。
7) 试样衔接方式：螺纹衔接或插销衔接。
8) 耐高温衔接件保障高温状态下优良的机械机能。
9) 试验机参数和通例试验机参数维持不变。
利用领域
合用于丈量高温机能的尺度试样、金属线材、金属板材等。
技术参数
型号规格 | WDW-20G | WDW-50G | WDW-100G | WDW-300G | WDW-600G |
最大试验力 | 20kN | 50kN | 100kN | 300kN | 600kN |
精度等级 | 0.5级 | ||||
试验力丈量领域 | 1%～100%FS | ||||
试验力示值相对误差 | ±0.5% | ||||
试验力分辨力 | 1/500000FS | ||||
位移速度调节领域 | 0.005～500mm/min | 0.005～200mm/min | 0.005～500mm/min | ||
位移速度相对误差 | 0.016μm | ||||
变形丈量领域 | 1/500000FS | ||||
变形示值相对误差 | ±0.5% | ||||
变形分辨力 | 1/500000FS | ||||
力控速度调节领域 | 0.005～5%FS/s | ||||
力控速度相对误差 | 设定值的±1%以内 | ||||
有效试验宽度 | 400mm | 530mm | 530mm | 400mm | 400mm |
有效试验空间 | 700mm | 640mm | 640mm | 700mm | 700mm |
螺纹夹具规格 | φ4～φ21 | φ4～φ20 | φ4～φ20 | φ9～φ32 | φ9～φ40 |
板材夹具规格 | 0～7mm | 0～14mm | 0～14mm | 0～32mm | 2～40mm |
电源（三相五线） | AC220V＋10%，50HZ,2kw | AC220V＋10%，50HZ,1kw | |||
表形尺寸（mm） | 680×510×1660 | 1100×830×2390 | 1100×830×2390 | 1370×920×2550 | 1370×920×2550 |
沉量 | 300kg | 1100kg | 1100kg | 2100kg | 2700kg |
高温炉参数
工作温度 | 200～900℃ | 200～1200℃（极限温度1600℃） |
高温炉结构 | 对开内热式三段加热并自动调节试样均热带内温度梯度 | |
均温区长度 | 150mm | |
炉膛内径×长度 | φ90mm×300mm | |
高温炉表形尺寸 | φ320×400 | |
炉体开孔 | 高温炉高低拉杆孔≥40mm | |
温度节造方式 | 选取HMI智能人机操作界面（触摸屏） | |
加热额定功率 | 4.5kw | |
高温炉使用寿命 | ≤900℃陆续工作功夫，大于30000幼时 | |
测温热电偶 | K型/N型/S型（选配） | |

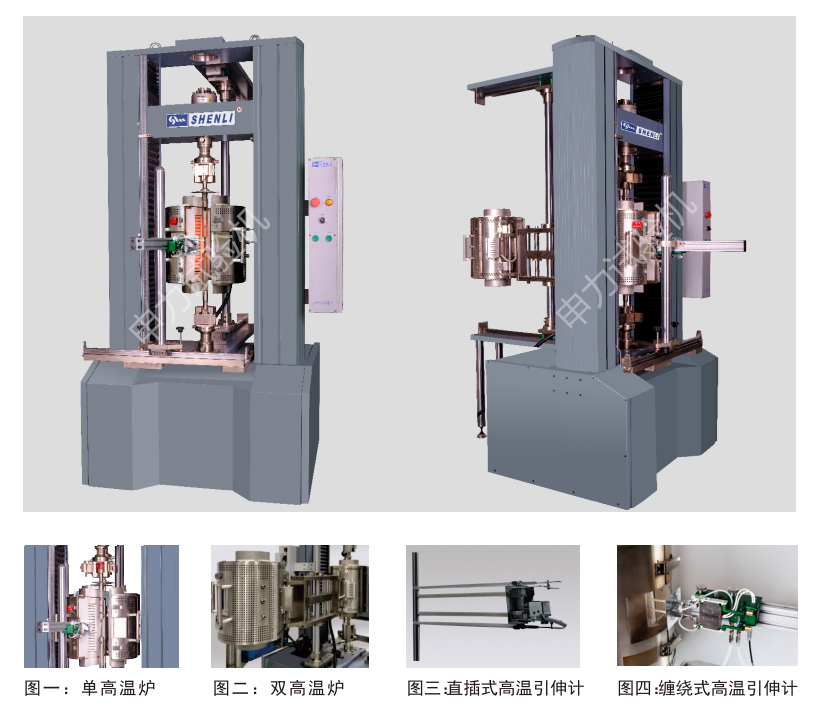

高温炉装置方式
立柱转臂旋转结构 | 合用于单台高温炉、双高温炉、三台高温炉 |
前后推拉式 | 合用于单台高温、双高温炉 |
