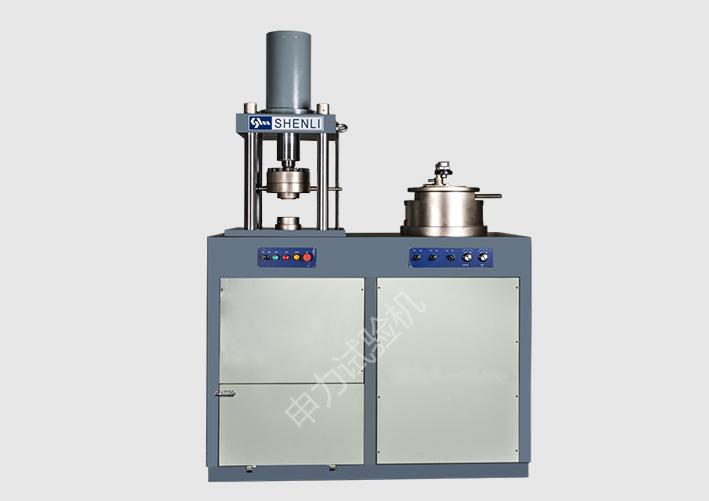

名称：金属板材成型试验机

用处及机能特点

1) 用于板材的延展性测试，为金属薄板的工艺性试验。主机选取液压夹紧，伺服冲压，冲压速度可预先设定，成型夹具装卸试样方便。试样送入后，按自动按钮既可实现夹紧，冲压。试样出现裂纹自动终场试验，并且装有高精度摄像头易于观察裂纹有峰值影象职能，最大冲压力，变形高度自动影象。变形深度，冲压力选取微机显示，鼠标键盘操作，可预先设定变形深度。

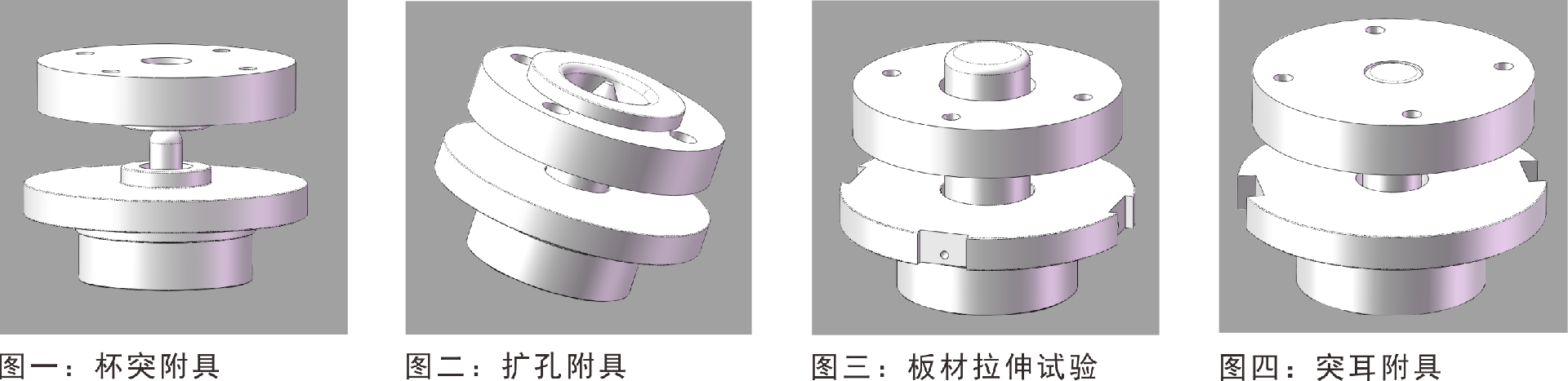

2) 该试验机当试样出现裂纹时，丈量系统自动显示试验了局。成型夹具为敞开式结构，便于观察板材是否出现裂纹。成型夹具选取自动调心机关，以保障试样夹紧时试样夹紧受力均匀。

3) 试样喷涂散斑，系统自动采集成型试验时板料变形的序列视频图像，基于数字图像有关法技术，自动推算板料成型的三维全场应变，从而天生成型极限曲线FLC。

切合尺度

切合《GB/T4156-2020 金属资料 薄板和薄带 埃里克森杯突试验》/《1S0 20482-2013 金属资料.薄板和带材.埃里克森杯突试验》。

《GB/T 15825-2008 金属薄板成型机能与试验步骤》《GB/T24171.2-2009金属资料.薄板和薄带.成形极限曲线的测定》/《1S012004-2:2021金属资料.薄板和薄带.成形极限曲线的测定》。

技术参数
