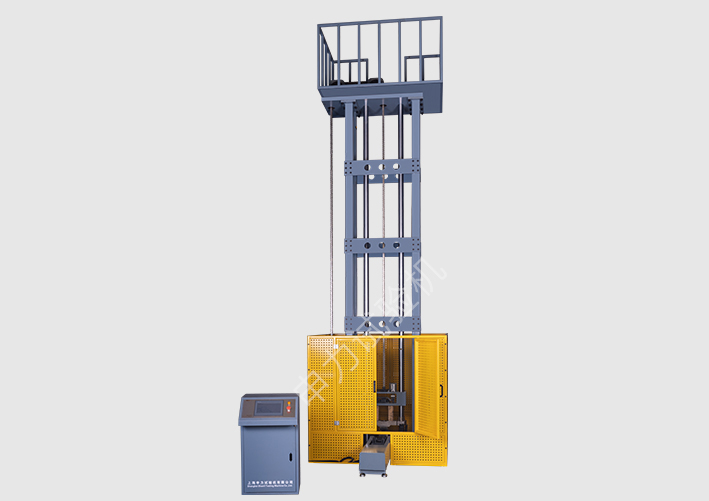

NDT系列落锤式冲击试验机
颁布功夫：2024-05-24 16:54:10 浏览次数：1105次
行业：金属
设备概述
该试验机合用于铁素体钢的无塑性转变温度试验 。试验机满足《GB/T6803-2023铁素体钢的无塑性转变温度落锤试验步骤》《ASTM E208-20e1进行落锤试验以确定铁素体钢零延展性转变温度的尺度试验步骤》等尺度中对NDT试验的有关要求及有关划定
重要特点
本设备重要用于铁素体钢的无塑性转变温度试验 。本机达到国内先进水平，各项机能优越、安全靠得住，操作、装置、维建方便，人机工程合理，表形美观风雅 。
技术参数
型号 | NDT-6000 | NDT-3000 | NDT-2000 |
最大冲击能量 | 6000J | 3000J | 2000J |
最幼冲击能量 | 600J | 300J | 200J |
锤体1质量 | 60kg | 30kg | 30kg |
锤体2质量 | 30kg | 15kg | 15kg |
锤体3质量 | / | / | / |
总锤体质量 | 180kg | 90kg | 60kg |
冲击高度 | 1000mm～3400mm | ||
冲击速度 | 4.2m/s～7.8m/s | ||
主锤体质量误差 | ±1% | ||
提锤速度 | 约3m/min | ||
高度丈量误差 | ≤±10mm | ||
锤刃硬度 | HRC58～62 | ||
锤刃曲率半径 | R25±0.1mm | ||
支座硬度 | HRC58～62 | ||
锤刃中心与支座中心误差 | ≤±2.5mm | ||
试样支座跨距 | P-1：305mm P-2、P-3：100mm | ||
试样规格 | P-1～P-6试样 | ||
主机表形尺寸 | 1080mm×1700mm×4660mm | ||
气源要求 | 0.4～0.7Mpa，，Φ8气管急剧接头 | ||
主机沉量 | 约1500kg | ||
